FSO720 高精度频率标准

2U 标准机箱 · 插箱式模块化设计 · 恒温晶振(OCXO) · 自由分频输出

✅ 秒稳 ≤ 2E-13
✅ 1Hz 相位噪声 ≤ -115dBc/Hz
✅ 高性价比恒温晶振方案
✅ 输出频率可自由分频

FSO720产品图

产品概述

FSO720 是北京时间频率科技有限公司开发的一款高性价比恒温晶振频率标准，采用2U 标准机箱和插箱式模块化设计，内部集成了高精度恒温晶振(OCXO)、超低噪声数字锁相环、低噪声隔离放大器、GNSS 接收机以及模块化输出板卡。区别于传统固定输出的频率标准，FSO720 支持输出频率自由分频配置，可根据用户需求输出 10MHz、10.23MHz、1MHz、5MHz、20MHz、100MHz、120MHz 等多种频率，是科研院所、生产测试、通信系统的性价比之选。

⏱️
秒稳 (艾伦方差)
≤ 2E-13
(C 版 < 2E-13)
🔊
1Hz 相位噪声
≤ -115dBc/Hz
(C 版)
📡
授时精度
< 10ns
GNSS 驯服
🔋
守时精度
< 5μs / 24h
恒温晶振自主守时

🎛️ 核心特色：可配置分频输出

插箱式模块化设计，按需配置输出频率

10MHz
标准频率
10.23MHz
GPS/北斗参考
1MHz
低频参考
5MHz
标准频率
20MHz
高速采样
100MHz
射频参考
120MHz
通信系统
其他频率
可定制

* 输出路数和频率类型可在订购时灵活配置，单台设备支持多种频率混合输出

版本选型

FSO720 提供多种性能选项，满足不同场景的精度与成本需求

版本 秒稳 @1s 1Hz 相位噪声 守时精度 @24h 典型应用 参考价
FSO720A
(普通VCO版)		 < 3E-12 < -95dBc/Hz < 5μs 通用实验室、生产测试 ¥8,000起
FSO720B
(高稳版)		 < 5E-13 < -110dBc/Hz < 5μs 计量校准、科研 ¥16,000起
FSO720C
(低相噪版)		 < 2E-13 < -115dBc/Hz < 5μs 量子计算、雷达、航天测控 ¥40,000起
用户自定义 可选配：输出频率类型、输出路数、稳定度等级 详询报价

📋 详细技术规格（低相噪版）

📈 10MHz 输出

幅度 +7dBm ± 2dB
相位噪声 @1Hz ≤ -115dBc/Hz (C版)
相位噪声 @10Hz ≤ -140dBc/Hz
相位噪声 @100Hz ≤ -150dBc/Hz
相位噪声 @1kHz ≤ -160dBc/Hz
艾伦方差 @1s ≤ 2E-13 (C版)

📈 其他频率输出

频率范围 1MHz ~ 120MHz
输出幅度 ≥ +7dBm（可定制）

⚙️ 通用指标

频率准确度
≤ ±5E-11
温度稳定性
≤ 5E-11
守时精度
< 5μs / 24h
恒温晶振锁定时间
< 5分钟 (@+25℃)
杂散 (10MHz)
< -75dBc
谐波 (10MHz)
< -50dBc
工作温度
-40℃ ~ +50℃
存储温度
-55℃ ~ +85℃
机箱尺寸
2U 标准机箱 (插箱式)

🧩 插箱式模块化设计

核心模块

  • 恒温晶振模块（高性价比频率基准）
  • 数字锁相环模块（超低噪声）
  • GNSS 接收机模块（北斗/GPS/GLONASS/Galileo）
  • 低噪声电源模块（线性电源）

输出板卡（可定制）

  • 10MHz 分配放大板卡（多路输出）
  • 可编程分频板卡（1MHz ~ 120MHz）
  • 高隔离度缓冲放大板卡
  • 可按需组合，单台设备支持多种频率输出

🔌 输出与接口

📤 输出（可配置）

  • 10MHz 输出：可选多路
  • 5MHz 输出：可选多路
  • 1MHz 输出：可选
  • 10.23MHz 输出：可选（GPS/北斗参考）
  • 20MHz / 100MHz / 120MHz 输出：可选
  • PPS 输出：多路
  • 输出频率和路数可在订购时自由配置

📥 输入

  • GNSS 天线：TNC 母头 / 50Ω / +5V 馈电
  • PPS 参考输入：BNC 母头 / 3.3V TTL
  • 10MHz 参考输入（选配）

🖥️ 通信与控制

  • RS-232：DB9 母头，用于监控晶振、接收机、锁相环状态
  • 以太网接口（选配）：Web 管理
  • 告警继电器：2 组单刀双掷
  • 前面板：高清触摸显示屏 + LED 状态指示灯

📺 前面板与状态指示

触摸显示屏

  • 恒温晶振状态：锁定、供电电压、压控电压、温度等
  • 卫星接收机状态：UTC/北京时间、天线状态、锁定状态
  • 数字锁相环状态：锁定、频率/相位偏差
  • 输出板卡状态：各输出通道实时监测

LED 指示灯

  • 🟢 电源指示
  • 🟢 OCXO 锁定指示
  • 🟢 PPS 输入有效指示
  • 🟢 PPS 同步指示
  • 🟢 GNSS 锁定指示
  • 🟢 GNSS PPS 同步指示

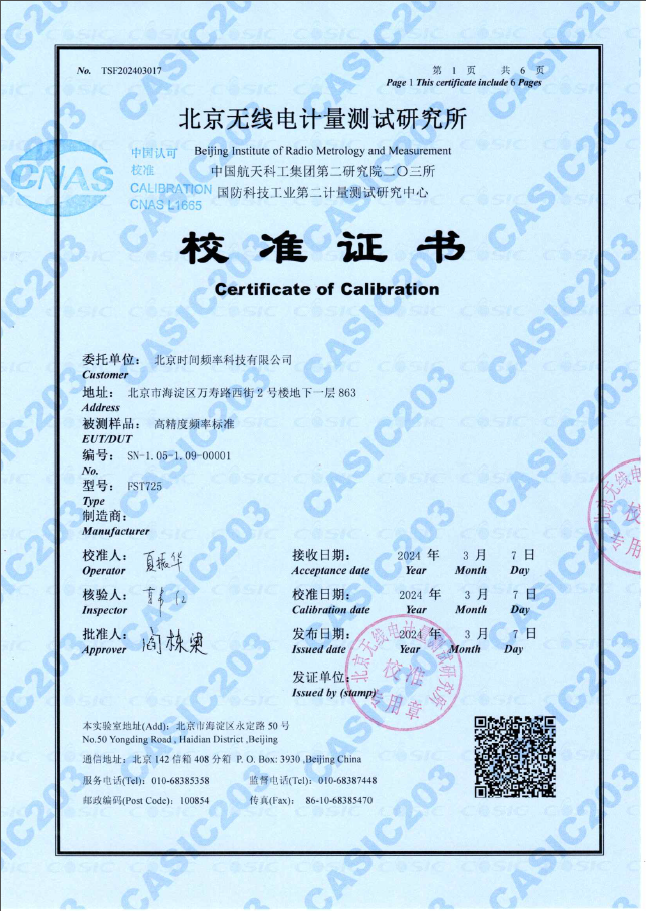

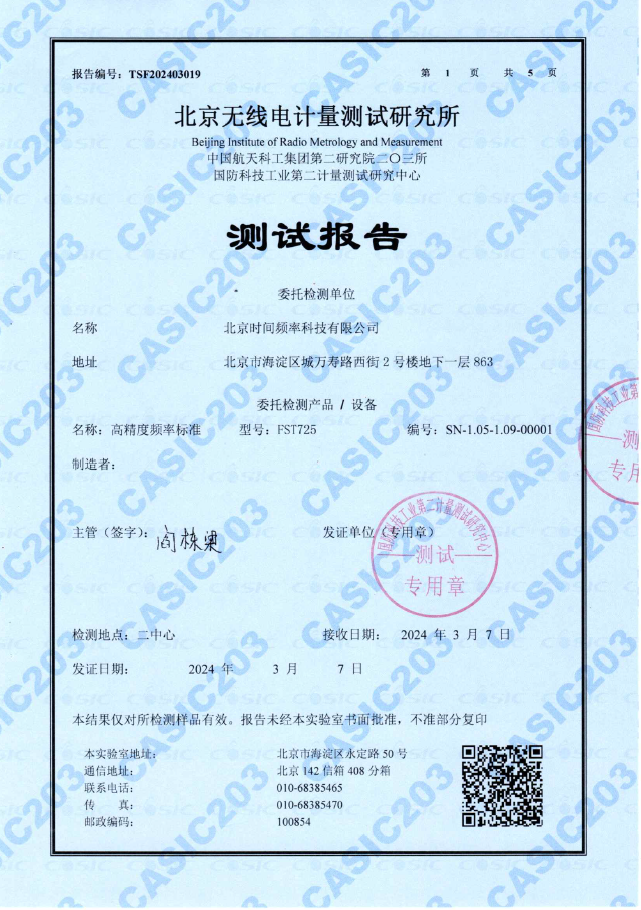

📐 计量证书


📦 订货信息

型号 配置说明 稳定度 @1s 1Hz 相位噪声 参考价
FSO720A 普通VCO版，恒温晶振，输出可配置 < 3E-12 < -95dBc/Hz ¥8,000起
FSO720B 高稳版，高稳OCXO，输出可配置 < 5E-13 < -110dBc/Hz ¥16,000起
FSO720C 低相噪版，低噪声OCXO，输出可配置 < 2E-13 < -115dBc/Hz ¥40,000起

* 输出频率类型、路数可在订购时自由配置，价格根据配置确定。

📦 标准配件

  • FSO720 主机 ×1
  • 220V 电源线 (2米) ×1
  • 四星多频 GNSS 有源天线 (带磁吸底盘) ×1
  • 天线馈线 (长度按合同) ×1
  • 出厂测试报告 ×1
  • 使用说明书 ×1
  • 输出频率配置清单 ×1

部分合作客户

中国科学院
清华大学
甘肃省计量院


获取 FSO720 定制方案

提供输出频率配置建议、技术白皮书及定制报价

邮箱：tf@timefreqtech.com | 电话：010-68888575

北京时间频率科技有限公司 | 2U 插箱式可配置频率标准 · 恒温晶振 · 高性价比
